電子自動整準レーザー墨出器 J-440

○業界初！高出力4.5mWの超高輝度レーザーを搭載した電子自動整準モデル。
○複合精度±1mm/10m。

<電子自動整準レーザー墨出器 J-440【マイゾックス】の特徴>

・超高輝度レーザーライン(4.5mW)

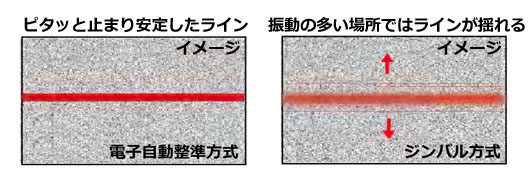

・揺れ・振動に強い(電子自動整準方式)
・水・埃に強い(IP-54)
・フルライン(タテ4方向、ヨコ360°、地墨点)
・360°回転微動ツマミ
・乾電池とＡＣ電源の2WAY/電源
・受光器対応(ラインの見えにくい明るい環境でも使用可能)※受光器別

<電子自動整準レーザー墨出器 J-440【マイゾックス】の仕様>

<電子自動整準レーザー墨出器 J-440【マイゾックス】の簡易取扱説明書>

【電子自動整準レーザー墨出器 J-440】
※取扱説明書の注意事項に従って本機をご使用場所に据え付けてください。
（使用時、レーザーが非常に強いので目に入らないようにご注意ください）
1、使用準備
（1）電源ボタンを押すと電源/電池残量警告LEDが点灯し、電源がONになり全てのラインが照射された状態になります。
（2）コントロールバネル中央の整準モードLEDが点滅し、整準が完了するとランプが点灯に変わります。
2、ヨコラインの出し方
（1）電源がONの状態で、操作パネルの横と表記されたヨコラインモード切替ボタンを押すと、ヨコライン照射窓の内2か所の照射が消灯します。
（2）もう一度ボタンを押すと、もう1か所の照射が消灯し、再度押すと全てのラインが消灯します。
（3）全てのラインを照射させる場合は、再度ボタンを押してください。
3、タテラインの出し方
（1）電源がONの状態で、操作パネルの縦と表記されたタテラインモード切替ボタンを押すと、タテライン照射窓の内2か所の照射が消灯します。
（2）もう一度ボタンを押すと、もう1か所の照射が消灯し、再度押すと全てのラインと地墨点が消灯します。
（3）全てのライン及び地墨点を照射させる場合は、もう一度押してください。
4、レーザー受光器TL-RE使用方法
（1）屋外の作業でラインが見え難い時などに使用します。
（直射日光や雨水を受けない場所でご使用ください）
（2）本体の電源がONの状態で任意のラインを照射します。
（3）コントロールパネルのDETECTORボタンを押すと、DETECTORモードLEDが点灯し、受光器が使用できるようになります。
（4）受光器の電源ボタンを押して電源をONにします。
（5）受光器に示されている白い線と切り欠きが目印となります。
（6）本体から照射されるラインが受光部に近づくと音が鳴ります。
（7）受光器を右に倒した状態で目印の白いライン及び切り欠きよりもラインが左、水平ラインの場合は下にあると短く連続した電子音が鳴り、受光器の左ランプが光ります。
（8）ラインが右にあると断続的な電子音が鳴り、受光器の右ランプが光ります。
（9）照射されるラインと受光器の目印の線及び切り欠きが一致すると一定した電子音に変わり、中央のランプが緑色に光ります。
（10）タテライン、ヨコライン共に自動整準の範囲を超えるとラインが点滅し、警告音が鳴ります。
（11）使用を終了する際は、電源スイッチを押して電源をOFFにしてください。
